Introducció dels coixinets de corrons creuats

Coses que cal saber sobre els coixinets creuats

Què és el rodament de corrons creuats?

Un rodament de corrons creuat és un suport de precisió elevat - dissenyat per donar suportLes càrregues radials, axials i de moment simultàniament. En lloc de la disposició convencional de boles o rodets, utilitza rodets cilíndrics situats en angle recte (90 graus) entre ells entre els anells interiors i exteriors. Aquest disseny distintiu proporciona una rigidesa i precisió excepcionals mantenint l'estructura global compacta.

Característiques principals dels coixinets de corrons creuats

1. Arranjament de corrons ortogonals
   Els rodets cilíndrics s’alineen alternativament en direccions perpendiculars, permetent que les forces es distribueixen i s’equilibrin de manera uniforme en totes les direccions de càrrega.
2. Càrrega alta - Capacitat de transport
   A diferència dels coixinets de boles que es basen en el contacte puntual, els rodaments creuats utilitzen el contacte de la línia, permetent -los manejar càrregues significativament més altes.
3. Estructura compacta i rígida:
   Malgrat la seva configuració prima, aquests coixinets proporcionen una rigidesa i una precisió rotativa destacades, cosa que els fa ideals per a aplicacions on l’espai és limitat.
4. Rotació suau i estable
   L’orientació i el disseny de la gàbia optimitzats redueixen la fricció, garantint vibracions consistents - rendiment lliure fins i tot sota exigents requisits de precisió.
5. Versatilitat:
   Un sol rodament de corrons creuat pot gestionar simultàniament les càrregues radials, axials i de moment, reduint la necessitat de múltiples components de rodament.



Tipus principals de coixinets de corrons creuats



Es poden classificar els coixinets enrotllats en funció dels seusDisseny estructuraliRequisits d'aplicació. Les categories principals inclouen:

Sèrie RA (anell exterior dividit, anell interior integrat, UThal - tipus prim)

• En comparació amb altres sèries de corrons creuades, els coixinets de RA són Ultra - perfil prim, lleuger, espai - Desar el disseny.

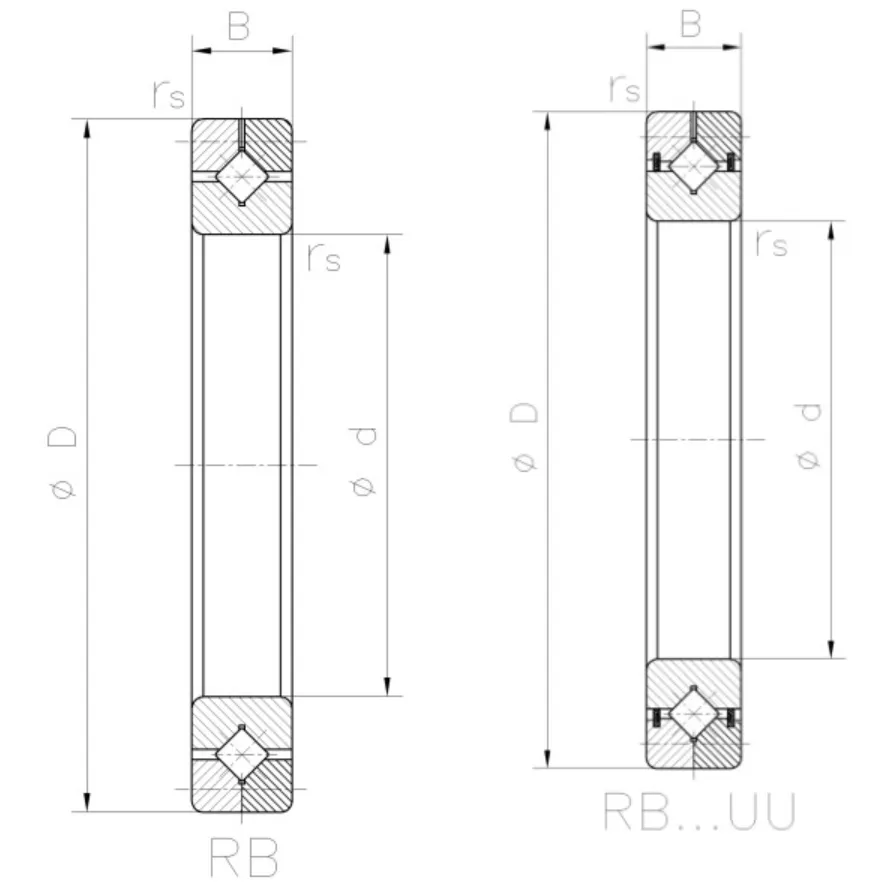

Sèrie RB (anell exterior dividit, anell interior integrat)

• L’anell interior és una peça -, mentre que l’anell exterior es divideix en dues meitats.
• Ideal per a aplicacions que requereixen una alta rigidesa de l’anell interior, com ara els eixos giratoris.

Sèrie CRB (anell exterior dividit, anell interior integrat)

• En comparació amb les sèries RA, els coixinets CRB són de muntatge fàcils, una estructura més forta, una alta rigidesa.

Sèrie SX (anell exterior dividit, tipus de rotació interior)

• La sèrie SX és similar al tipus RB, amb un anell exterior dividit compost per dos segments assegurats per tres anells de fixació, mentre que l’anell interior és un disseny de peça únic -. Aquesta estructura proporciona una alta rigidesa i un rendiment estable, cosa que fa que el tipus SX sigui especialment adequat per a aplicacions que exigeixen una alta precisió de rotació de l’anell interior.

Sèrie XSU (tipus d'anell interior integrat/exterior)

• Hi ha 2 tipus de sèries de dimensió, la sèrie de diàmetre interior de la sèrie XSU08 és φ130 ~ φ360mm, el rang de diàmetre interior de la sèrie XSU14 és φ344 ~ φ1024mm.

Sèrie RU (tipus d'anell interior integrat/exterior)

• Els anells interiors i exteriors estan dissenyats com una estructura de peça -.
• Fàcil de muntar directament sense ajustaments complexos.
• Alta rigidesa i precisió rotacional.
• Apte per a aplicacions com taules rotatives, mecanismes d’indexació i posicionament de precisió.

Sèrie CRBH (anell interior integrat i exterior, secció fina)

• ElRodament de corrons creuats amb CRBHés un tipus compacte de rodes de corró creuat dissenyat amb els anells interiors i exteriors realitzats com a estructures de peça -. Els rodets estan disposats ortogonalment en un patró creuat i separats per espaciadors, permetent que el coixinet gestioni les càrregues radials, axials i de moment simultàniament amb alta rigidesa.

Sèrie R (anell interior dividit, anell exterior integrat)

• L’anell exterior és una peça -, mentre que l’anell interior es divideix.
• Més fàcil de muntar rodets i gàbies dins del coixinet.
• Apte quan es requereix una alta rigidesa de l’anell exterior.

Sèrie XR (rodament de corró cònic creuat)

• Compta amb un gran angle de con i una geometria optimitzada per al màxim disseny i disseny compacte.
• Es lliuraAlta precisió rotacional, Resistència al moment d’inclinació forta, iHigh - rendiment de velocitat, Ideal per aTaules rotatives en centres de mecanitzat vertical, molins avorrits i màquines de mòlta.



Paràmetres de producte de rodatge creuat

Model RA/RB/CRB/SX

(Anell exterior separable, Tipus per a la rotació de l'anell interior)

productes
Model / tipus	Ra	RB	Crb	Sx
Funcions	Ultral - Tipus prim Model equivalent: tipus CRBS	Model bàsic, model equivalent: tipus CRB, tipus NRXT	Model equivalent: tipus RB	Seccions més petites que la sèrie RB
Gamma de diàmetre interior (identificador)	Φ50-φ200mm	Φ20-enc1250mm	Φ30-φ800mm	Φ70-φ500mm
Gamma de diàmetre exterior (OD)	Φ66 -φ226mm	Φ36-φ1500mm	Φ55-φ1030mm	Φ90-φ620mm
Amplada (h)	8mm/13mm	8mm-11mm	10mm-100mm	10mm-56mm
Sigs	Tipus obert / segellat (opcional UU)	Tipus obert / segellat (opcional UU)	Tipus obert / segellat (opcional UU)	Tipus obert
Grau de precisió	P5,P4,P2	P5,P4,P2	P5,P4,P2	P5,P4,P2
Material	GCR15/100CR6	GCR15/100CR6	GCR15/100CR6	GCR15/100CR6
Selecció radial	CC0, C0,	CC0, C0,	CC0, C0,	CC0, C0,
Tractament superficial	Anti - recobriment de corrosió: tractament d'òxid negre, tractament amb fosfat	Anti - recobriment de corrosió: tractament d'òxid negre, tractament amb fosfat	Anti - recobriment de corrosió: tractament d'òxid negre, tractament amb fosfat	Anti - recobriment de corrosió: tractament d'òxid negre, tractament amb fosfat
Temperatura de treball	-20 grau -80 graus	-20 grau -80 graus	-20 grau -80 graus	-20 grau -80 graus



Paràmetres de producte de rodatge creuat

Model RU/XSU/CRBH/XU

(Tipus d'anell interiors/exteriors integrats,ambdues per a la rotació de l'anell interior - i externa - rotació d'anells)

productes
Model / tipus	R	XSU	Crbh	XU
Funcions	Amb forats de muntatge Tipus equivalent: tipus CRBF	Sèrie XSU08, sèrie XSU14, amb forats de muntatge	Tipus compacte de la sèrie RU	Amb forats de muntatge
Gamma de diàmetre interior (identificador)	Φ20-φ350mm	XSU08: φ130 ~ φ360mm; Xsu14: φ344 ~ φ874mm	Φ20-φ250mm	Φ40-φ382mm
Gamma de diàmetre exterior (OD)	Φ70-φ540mm	XSU08: φ205 ~ φ435mm; XSU14: φ415 ~ φ945mm	Φ36-φ310mm	Φ112 -φ646mm
Amplada (h)	12-45mm	XSU08: 25,4 mm; XSU14: 56mm	8-25mm	22-86mm
Sigs	Uu - segellat NBR a banda i banda	Uu - segellat NBR a banda i banda	Tipus d'obertura/ UU Tipus	Uu - segellat NBR a banda i banda
Grau de precisió	P5,P4,P2	P5,P4,P2	P5,P4,P2	P5,P4,P2
Material	GCR15/100CR6	GCR15/100CR6	GCR15/100CR6	GCR15/100CR6
Selecció radial	CC0, C0,	CC0, C0,	CC0, C0,	CC0, C0,
Tractament superficial	Anti - recobriment de corrosió: tractament d'òxid negre, tractament amb fosfat	Anti - recobriment de corrosió: tractament d'òxid negre, tractament amb fosfat	Anti - recobriment de corrosió: tractament d'òxid negre, tractament amb fosfat	Anti - recobriment de corrosió: tractament d'òxid negre, tractament amb fosfat
Temperatura de treball	-20 grau -80 graus	-20 grau -80 graus	-20 grau -80 graus	-20 grau -80 graus



Paràmetres de producte de rodatge creuat

Sèrie RE Model (anell interior separat, amb anell exterior giratòria)

productes
Funcions	Re
Gamma de diàmetre interior (identificador)	Φ40-φ600mm
Gamma de diàmetre exterior (OD)	Φ65-φ700mm
Amplada (h)	10-40mm
Sigs	Uu - segellat NBR a banda i banda
Grau de precisió	P5,P4,P2
Material	GCR15/100CR6
Selecció radial	CC0, C0,
Tractament superficial	Anti - recobriment de corrosió: Tractament d’òxids negres, tractament amb fosfat
Temperatura de treball	-20 grau -80 graus

Indústries servides per coixinets creuats

Els coixinets de corrons creuats presenten una estructura compacta capaç de donar suportLes càrregues radials, axials i de moment simultàniament. La seva alta rigidesa, precisió i espai - Estalvi de disseny els converteixen en indispensables a través d'una àmplia gamma d'indústries.

1. Màquineses

Als centres de mecanitzat CNC, taules rotatives, màquines d’indexació i capçals de cargol, els coixinets de corrons creuats proporcionen una rotació suau, una precisió de posicionament excel·lent i una vida útil ampliada.

2. Robòtica i automatització

Les articulacions de robot, els braços i els sistemes de posicionament de precisió es beneficien de la seva alta capacitat de càrrega i el seu disseny compacte, garantint l'estabilitat i l'eficiència en entorns automatitzats de producció.

3. Equipament mèdic

Des dels escàners de TC fins a robots quirúrgics i sistemes d’imatge, aquests coixinets garanteixen una rotació i fiabilitat precises, que són fonamentals per a la seguretat del pacient i la precisió mèdica.

4. Aeroespacial i defensa

Les antenes de radar, els sistemes de comunicació per satèl·lit, els simuladors de vol i les torretes d’armes demanen coixinets amb una rigidesa i precisió destacades, cosa que fa que els coixinets de corrons creuats siguin l’elecció preferida.

5. Semiconductor i electrònica

Els equips de manipulació de les hòsties, la maquinària de producció LCD/LED i els instruments de mesura es basen en el seu moviment suau i una alta precisió per complir els requisits de les operacions a escala Micro -.

6. Instruments de mesura de precisió

Coordinar les màquines de mesura (CMM), els dispositius òptics i les plaques giratòries de precisió altes - utilitzen coixinets de corrons creuats per a la seva precisió i rigidesa superiors en aplicacions de proves sensibles.

7. Energia i transport

Les unitats i els sistemes de navegació marina depenen de la durabilitat i la càrrega - la resistència del rodament dels coixinets de rodes creuats per assegurar el rendiment del terme llarg -.

Sol·liciteu un pressupost



Escenaris de l'aplicació de coixinets creuats



Els coixinets de corrons creuats s’utilitzen àmpliament en indústries que requereixenAlta precisió, disseny compacte i forta capacitat de càrrega.

Màquines de màquines de màquines

Automatització industrial

Equipament mèdic

Aeroespacial i defensa

Semiconductor

Mesura de precisió

Màquines de màquines de màquines

Semiconductor i electrònica

Per què els coixinets de rodets creuats són ideals per a les taules de rotatives CNC?



Els coixinets de corrons creuats són un component clau de les taules rotatives CNC i altres màquines -eina de precisió, dissenyades per lliurarRigidesa, alta precisió i llarga vida útilen forma compacta.

1. Avantatges clau

• Alta precisió i rigidesa- El disseny de corrons ortogonals minimitza la sortida, permetent Micron - precisió de posicionament del nivell.
• Estructura compacta- Una secció Slim Cross - proporciona una alta capacitat de càrrega mentre es estalvia un espai d'instal·lació valuós.
• Resistència a la càrrega del moment- Excel·lent rendiment en moments d’inclinació pesats, ideals per a torns verticals i màquines de mòlta.
• Rotació de velocitat suau -- La geometria optimitzada garanteix l'estabilitat i la precisió a velocitats altes del cargol.



2. Destaquen tècnics

• Opcions de precàrrega- Llum, mitjana o pesada prèvia per equilibrar la rigidesa i el control del moviment.
• Opcions de liquidació- Celetiment zero o negatiu per a un posicionament rotatiu precís.
• Sistemes de lubricació- Long - El greix de vida o la lubricació de l'oli redueix el temps d'inactivitat del manteniment.
• Protecció de segellat- Efectiu contra la pols, el refrigerant i els líquids de tall en entorns de mecanitzat durs.



3. Valor - funcions afegides

• Tractaments superficials- L’òxid negre i altres recobriments milloren el rovell i la resistència al desgast.
• Opcions materials- Rodets de ceràmica d'acer inoxidable o híbrids per a aplicacions de velocitat exigents o altes -.
• Solucions personalitzades- Rodaments dissenyats per a taules rotatives grans, unitats d'indexació compactes o equips d'automatització especials.

Quins són els fabricants coneguts de bé - de coixinets de corrons creuats?



Tedin Bearing és conegut per la seva excel·lent qualitat i fiable després del servei de vendes -, guanyant un reconeixement generalitzat a tot el món i destaca entre les empreses nacionals i les internacionals.

Sol·liciteu un pressupost

Quins problemes de la indústria solucionen els coixinets de corrons creuats?



Les indústries modernes exigeixen nivells cada cop més elevatsPrecisió, fiabilitat i disseny compacteal seu equip. Els coixinets de corrons creuats estan dissenyats per afrontar aquests reptes en una àmplia gamma d'aplicacions.

Restriccions d'espai en maquinària compacta

Els braços robòtics, els dispositius mèdics i els instruments de precisió sovint funcionen dins d’un espai molt limitat. Els coixinets de corrons creuats proporcionen una gran capacitat de càrrega i rigidesa en un perfil prim, convertint -los en la solució ideal on cada mil·límetre compta.

Càrregues direccionals de manipulació multi -

Les taules rotatives, els sistemes aeroespacials i les màquines industrials pesades estan exposades a càrregues combinades radials, axials i de moment. Els coixinets de corrons creuats poden suportar -los simultàniament, eliminant la necessitat de diversos tipus de rodaments i el disseny del sistema simplificador.

Mantenir la precisió sota l’estrès

En indústries com semiconductors, òptiques i metrologia, fins i tot petites vibracions o xocs poden comprometre la precisió. L’estructura rígida dels coixinets de corrons creuats minimitza la desviació i el funcionament, garantint una precisió constant i un moviment suau.

Reduir el manteniment i el temps d’inactivitat

El funcionament continuat és fonamental en entorns industrials. Amb la seva durada de construcció i una llarga vida útil sota càrregues exigents, els coixinets de corrons creuats redueixen el risc de fallades inesperades, disminuint els costos de manteniment i els temps d’inactivitat.

Garantir l'estabilitat en condicions dures

Aplicacions com aerogeneradors, sistemes de navegació marina i maquinària de construcció requereixen components que puguin suportar xocs, forces d’inclinació i vibracions. Els coixinets de corrons creuats proporcionen l'estabilitat i la fiabilitat necessàries en aquestes condicions difícils.

Assemblea simplificada

Molts tipus de rodes creuats creuen forats de muntatge directament als anells interiors i exteriors. Aquest disseny permet una instal·lació ràpida i segura, millorant l'eficiència en el muntatge i el manteniment dels equips.

Com triar la depuració dels coixinets de corrons creuats?

L’autorització d’un rodament de corrons creuat té un paper crític en el seu rendiment, afectant directament la precisió, la rigidesa i la vida útil. La liquidació es mesura normalment amb un calibre de marcador i es divideix generalment en dues categories principals:

• Selecció negativa(precàrrega)
• Selecció positiva, que es pot classificar més com a petit o gran liquidació

Falta d’estàndards unificats

A diferència d'altres tipus de rodaments, actualment no hi ha cap estàndard global per definir l'autorització en els coixinets de corrons creuats. En canvi, els fabricants utilitzen els seus propis sistemes de classificació, especialment per a la depuració radial i axial.

• THK (RU, RB, RE Series):La liquidació s'especifica en tres nivells -CC0 / C0 / C1, ambCC0 que representa una autorització negativa.
• IKO (CRBF, CRB, Sèrie CRBH):El permís es divideix enT1 / C1 / C2, ambT1 corresponent a l’autorització negativa.

Importància de la selecció adequada de les autoritzacions

La selecció de l’autorització correcta depèn dels requisits de l’aplicació:

• Selecció negativa (precàrrega):S'utilitza quan es requereix una alta rigidesa i precisió de posicionament, com per exemple a les taules rotatives CNC o als equips de mesura.
• Petita autorització positiva:Apte per a aplicacions que requereixen un moviment suau a càrregues moderades.
• Gran autorització positiva:S’aplica on s’ha d’allotjar l’expansió tèrmica o la càrrega pesada.

Inspecció i ajust regular

Durant el funcionament, s’ha de inspeccionar l’autorització a intervals regulars. Si la depuració es fa massa gran, la precisió pot disminuir i pot augmentar la vibració. Si és massa ajustat, la generació de fricció i calor pot comportar un fracàs prematur. L’ajustament puntual ajuda a mantenir el rendiment, prevé un mal funcionament de la màquina i redueix el risc de danys de l’equip.

Com afecten els materials de rodament el rendiment del rodament del rodó creuat?

El rendiment d’un rodament de corrons creuat està estretament relacionat amb els materials utilitzats en la seva construcció. La selecció de materials determina propietats crítiques com la duresa, la resistència al desgast, la duresa, la protecció contra la corrosió i l'estabilitat dimensional. Aquests factors influeixen directament en la vida del servei, la precisió i la fiabilitat en les aplicacions exigents.

1. Duresa i resistència al desgast

• Acer cromat de crom:El material més comú, que ofereix una duresa excel·lent i una resistència al desgast per a aplicacions amb alta càrrega i velocitat.
• High - Carbon Chrome Steel:Ofereix una duresa i una durabilitat encara més elevades, fent -la adequada per a la velocitat pesada - i els coixinets de velocitat alts -.
• Acer carburitzat:Crea una capa superficial endurida amb una bona resistència al desgast i força d’impacte, ideals per a coixinets exposats a càrregues de xoc.
• Ceràmica:Es prefereix ceràmica lleugera, extremadament dura i amb una fricció molt baixa, amb una velocitat de fricció alta - i baixa -.

2. Límit i duresa elàstic

• Límit elàstic:Un límit elàstic més elevat impedeix la deformació permanent de les vies de carreres i els rodets amb una forta tensió de contacte.
• Duresa:Assegura que el coixinet pot resistir les càrregues d’impacte i xoc sense esquerdar -se ni trencar -se durant el funcionament.

3. Resistència a la corrosió i anti - Propietats de rovell

• Acer inoxidable:Ofereix una resistència a la corrosió superior, cosa que la fa ideal per utilitzar -la en processament d’aliments, equips mèdics i indústries químiques.
• Anti - Protecció del rovell:Essencial per emmagatzemar i utilitzar en entorns humits o corrosius per mantenir el rendiment i ampliar la vida del servei.

4. Altres propietats de material crític

• Estabilitat dimensional:Assegura una precisió constant i una rotació precisa, fins i tot sota les fluctuacions de la temperatura.
• Força mecànica:El suport de les gàbies ha de mantenir la força i la rigidesa per donar suport als rodets en forces dinàmiques.
• MABINABILITAT:Els materials han de permetre un tall, mòlta i tractament tèrmic precisos per aconseguir les toleràncies necessàries.

Sumari

Seleccionar el material adequat és essencial per aconseguir un llarg - durador, alt - rendiment de precisió en coixinets de corrons creuats. L’elecció correcta millora la durabilitat, redueix el manteniment i garanteix l’estabilitat en aplicacions com ara caixes de canvis, taules rotatives CNC, maquinària de velocitat - i sistemes d’automatització industrial.
