La plataforma giratòria buida és un producte revolucionari utilitzat en una varietat d'aplicacions de moviment giratori. Pot substituir el DD MOTOR i el divisor de lleves. Combina alta eficiència de treball, alta precisió, alta rigidesa i reducció de costos. És un producte revolucionari en el mecanisme de moviment rotatiu. S'aconsegueix un equilibri entre els dos, la precisió de posicionament de repetició ≦ 5 segons, el motor es configura fàcilment i la càrrega és estable. Es pot utilitzar amb un servomotor de CA o motor de pas per a qualsevol divisió d'angle, que pot complir amb el control digital que el divisor no pot aconseguir, i la precisió de posicionament és la mateixa que el motor DD. Pot reduir considerablement els costos i donar-li resultats inesperats.
Característiques de la plataforma giratòria buida:
1. Estructura buida
El tocadiscs de la plataforma giratòria buida és una estructura buida, i el servomotor està connectat al costat, que és convenient per a la instal·lació de la canonada de gas i el cable al trencaclosques.
2. Alta precisió de posicionament de repetició
La plataforma giratòria buida adopta un mètode de desacceleració d'engranatges helicoïdals d'una sola etapa per augmentar el parell de sortida. El nivell de precisió de l'engranatge està per sota del grau 5. A més, el mecanisme d'ajust flexible pot controlar la reacció canviant la distància central dels dos engranatges, de manera que la plataforma giratòria buida estigui buida. El retorn és extremadament petit, i la precisió de posicionament de repetició és inferior a 5 segons d'arc.
3. Alta rigidesa
El tocadiscs de la plataforma giratòria buida està suportat per un conjunt de rodaments creuats de precisió. Els rodets del rodament estan escalonats en 90 graus, i el diàmetre del corró és lleugerament més gran que la mida del corredor entre l'anell interior i l'anell exterior del rodament. Hi ha una força de pre-estrenyiment entre els anells interior i exterior i els rodets. El tocadiscs de plataforma giratòria servo sostingut pel rodament pot suportar diversos moments com radial, axial i bolcat, i la seva rigidesa és més de 10 vegades superior a la dels rodaments tradicionals.
4. Alta precisió de rotació
Després de muntar la plataforma giratòria servo, agafeu el rodament de rodets creuats de la plataforma com a centre de rotació i torneu a moldre el diàmetre exterior i la cara final del tocadiscs (el grau estàndard és un gir fi) per assegurar la concentricitat i el paral·lelisme del tocadiscs.
5. Configuració arbitrària del motor
La plataforma giratòria buida pot canviar de manera flexible la mida de la interfície personalitzant la brida i el forat de l'eix d'entrada, que és adequat per connectar qualsevol marca del servomotor i el motor pas a pas.
La plataforma giratòria buida s'utilitza principalment en dispositius d'indexació de control numèric, juntes manipuladores, el quart eix de processament de màquines-eina, radars militars, línies de producció automatitzades i altres ocasions de moviment rotatiu que requereixen alta precisió i estructura compacta.
Independentment de si s'utilitza com a tocadiscs de processament de quart eix per a màquines-eina CNC, ja sigui en una articulació manipuladora o com a part d'una unitat de fabricació, la plataforma giratòria buida afecta directament o fins i tot determina la precisió i el rendiment general dels seus productes relacionats. El factor fonamental que determina el rendiment de la plataforma giratòria buida rau en l'estructura i la precisió del seu tipus de suport. Independentment de la forma de la plataforma giratòria buida, el seu suport d'orientació requereix una alta precisió de posicionament axial i radial.

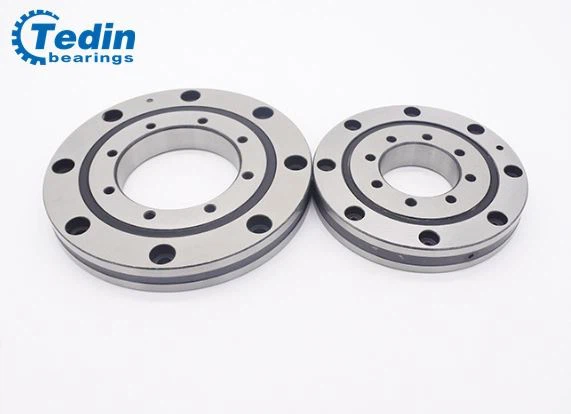

Rodament creuat de rodets,amb alta precisió de rotació, gran capacitat de rodament, mida petita, alta velocitat de rotació i alta rigidesa.
Pel que fa a l'estructura,l'estructura del rodament de rodets creuats és molt més senzilla que la del rodament tradicional. Amb una sola fila d'elements de laminació cilíndrica entrellagada, es pot obtenir una considerable capacitat de rodament axial i radial i moment de bolcada. L'estructura és relativament senzilla. Els rodaments tradicionals s'han d'organitzar en seqüència a través de múltiples conjunts de rodaments per aconseguir el mateix efecte, el que aporta una gran comoditat en termes de disseny, muntatge i instal·lació. En comparació amb els rodaments tradicionals, l'espai ocupat per l'equip és molt menor, i la dificultat de muntatge es redueix considerablement.
Pel que fa a la instal·lació, el rodament creuat personalitzatés més convenient d'instal·lar, el disseny del mecanisme tendeix a simplificar-se i s'afegeix el disseny del forat de muntatge, que és més fàcil d'instal·lar i utilitzar, cosa que simplifica considerablement l'estructura de la plataforma giratòria.
Pel que fa al manteniment,l'anell exterior del rodament de rodets creuat està dissenyat amb forats i ranures lubricants, que és convenient per a la lubricació. S'adopta el greix de pressió extrema basat en liti, i el greix no necessita ser reemplaçat amb freqüència. És una sèrie de garanties per a la precisió, l'estabilitat i la vida útil del rodament.
En resumrodaments multi-rodets personalitzatsno tingueu cap dubte de convertir-se en l'opció ideal per a rodaments de suport giratoris per a plataformes giratòries buides.
Tedin produeixcorró creuat sèrie estàndardrodaments irodaments de rodets creuats personalitzats. Us convidem a posar-vos en contacte amb nosaltres per a més detalls.
