Hi ha cinc tipus de coixinets que s’utilitzen habitualment en els eixos de màquina-eina: coixinets de boles de ranura profunda, coixinets de boles de contacte angular, coixinets de boles de contacte angular d’empenta de dues direccions, coixinets de rodets cilíndrics de doble fila i coixinets de rodets cònics.
Rodaments de boles de ranura profunda: Aquest tipus de rodament generalment només s’utilitza per suportar càrregues radials. Com que l’espai lliure no es pot ajustar, s’utilitza sovint en ocasions que requereixen poca precisió i no necessiten precàrrega, com ara els eixos normals de les màquines de perforació.
2. Rodaments de boles de contacte angularpot suportar càrregues radials i axials alhora. Atès que causaran força axial interna quan suportin càrregues radials, s’han d’instal·lar i utilitzar. Els mètodes de configuració són" back-to-back" i" cara a cara" ;. ," tàndem" i" múltiple" ;, etc., i es pot millorar la rigidesa del fus mitjançant un preestrenyiment. Aquest tipus de rodament té tres angles de contacte de 15 °, 25 ° i 40 °. El coixinet de boles de contacte angular d'alta precisió B7000CY amb un angle de contacte de 15 ° és un coixinet especial dissenyat especialment per al fus d'un molí d'alta velocitat. El coixinet té un disseny d’estructura interna. A més del canvi, els anells i els elements rodants estan fets d’acer d’acer electroescòric d’alta qualitat. El material de la gàbia és un tub de tela laminada fenòlica, amb nivells de tolerància 5, 4 i 2. Per tant, aquest tipus de rodament té precisió de rotació i velocitat límit, baixa fricció i baixa temperatura.
3. Rodaments de boles de contacte angular d'empenta de dues direccionssolen utilitzar rodaments de boles de contacte angular d’empenta bidireccional tipus 230.000, amb un angle de contacte de 60 °, que es manté mitjançant un anell de seient amb forats lubricants, dos anells d’eix, un anell espaiador i dos jocs de boles d’acer. Components del marc. L’elecció de l’alçada de l’espaiador adequada pot fer que el coixinet tingui la precàrrega necessària després del muntatge.
Aquest tipus de rodament pot suportar càrrega axial bidireccional, té una bona rigidesa, augment de baixa temperatura durant la lubricació normal, alta velocitat i fàcil de muntar i desmuntar. Com a nova estructura, actualment s’utilitza principalment per a eixos com ara rectificadores, torns, mandrinadores, fresadores, perforadores, etc. A la part superior, sovint es combina amb rodaments de rodets cilíndrics de doble fila en ús.

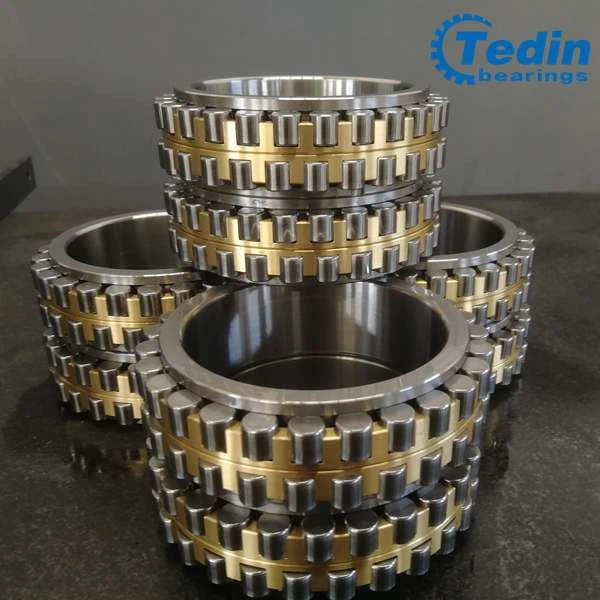

4. Rodaments de rodets cilíndrics de doble filasón capaços de suportar càrregues radials més grans i permetre velocitats més altes. Les dues files de rodets del rodament es disposen de manera creuada, la freqüència de fluctuació durant la rotació es pot duplicar en comparació amb el rodament d’una sola fila i l’amplitud es redueix un 70%.
Hi ha dos tipus de coixinets d'ús comú d'aquest tipus: NN30 / W33, NN30K / W33 dos coixinets de la sèrie amb nervadures a l'anell interior i anell exterior separable; NNU49 / W33, NNU49K / W33 dos rodaments de la sèrie amb nervadures a l'anell exterior, interior L'anell interior es pot separar. L'anell interior de les sèries NN30K / W33 i NNU49K / W33 té un forat cònic (cònic 1:12), que es combina amb el diari cònic de l'eix principal. L'anell interior es pot moure axialment per expandir l'anell interior per reduir el petit joc de rodaments fins i tot pre-tensar el rodament. Els coixinets de forat cilíndric solen muntar-se en calent per reduir el joc del coixinet mitjançant un ajust d’interferència o per aconseguir un preestrenyiment. Per als coixinets de la sèrie NNU49 amb un anell interior separable, la pista de rodatge es processa generalment després que l'anell interior estigui equipat amb un eix per obtenir una alta precisió de rotació del eix.
5. Rodaments de rodets cònicspot suportar càrregues radials i axials alhora i els rodaments de rodets cònics de doble fila poden suportar càrregues axials bidireccionals.
A causa de la fricció lliscant entre l'extrem gran del rodet cònic i la nervadura de l'anell interior, la velocitat límit és sovint inferior a la dels rodaments de rodets cilíndrics de la mateixa mida. Els rodaments de rodets cònics buits poden utilitzar oli per refredar els rodets per reduir l’augment de temperatura i augmentar la velocitat permesa. No obstant això, el procés de fabricació d’aquest tipus de rodaments és complicat i els requisits per al sistema de lubricació de la màquina-eina també són elevats. En general, només s’utilitza en el fus horitzontal amb requisits especials.
Consulteu el nostreGuia del producteper seleccionar els coixinets adequats per a les vostres màquines.
Comproveu més tipus de coixinets de boles de contacte angular!
